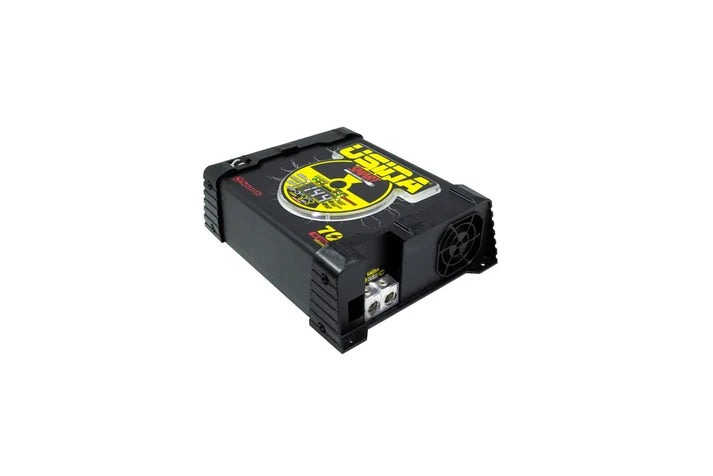

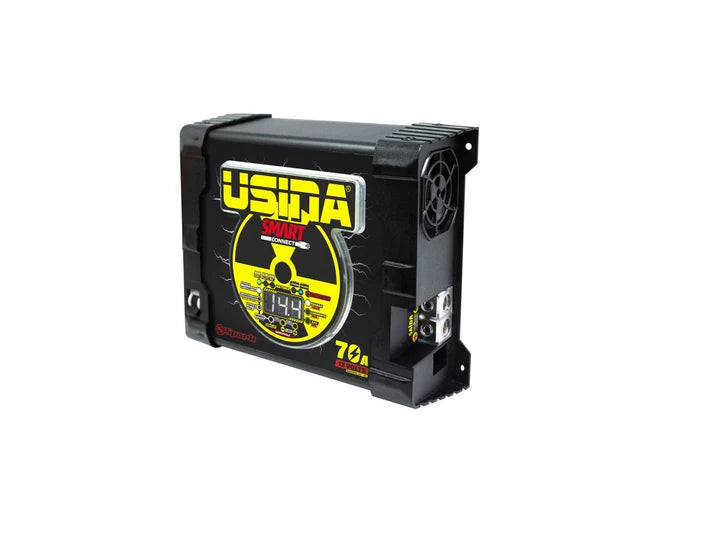

USINA 70A Smart Connect

Die USINA 70A Smart Connect ist ein leistungsstarkes, mikroprozessorgesteuertes Netzteil und Batterieladegerät für anspruchsvolle 12-Volt-Anwendungen. Mit bis zu 70 Ampere Ausgangsstrom und einer maximalen Ausgangsleistung von 875 Watt eignet sich das Gerät besonders für Car-HiFi-Systeme, Batteriebänke, Showfahrzeuge, Werkstätten sowie weitere Anwendungen, bei denen eine stabile und leistungsfähige Gleichspannungsversorgung benötigt wird.

Im Gegensatz zu einem einfachen Netzteil bietet die Smart-Connect-Serie umfangreiche Funktionen zur kontrollierten Batterieladung. Das integrierte Smart Charger Plus überwacht den Ladevorgang und passt diesen an, um die Batterie vollständig zu laden, ohne sie unnötig zu überlasten. Neben klassischen Bleibatterien können auch Lithium-Batteriesysteme verwendet werden, wobei die jeweiligen Vorgaben des Batterie- bzw. BMS-Herstellers zu beachten sind.

Die Ausgangsspannung lässt sich im Bereich von 12 bis 16 Volt DC einstellen. Dadurch kann die USINA 70A Smart Connect sowohl zum Laden und Erhalten einer Batterie als auch zur direkten Versorgung von 12-V-Verbrauchern eingesetzt werden. Gerade bei leistungsstarken Car-HiFi-Anlagen kann das Netzteil die vorhandene Stromversorgung unterstützen und die Batterie bei längeren Hörsessions, auf Veranstaltungen oder bei Vorführfahrzeugen entlasten.

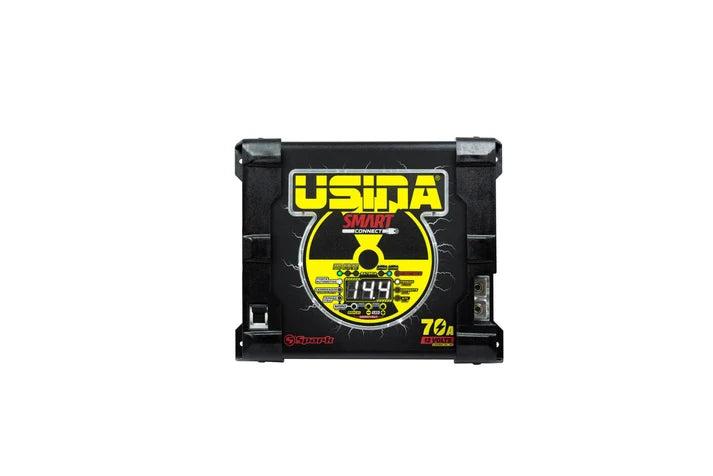

Ein weiteres Merkmal ist das beleuchtete Display. Dieses kann unter anderem als Voltmeter genutzt werden und ermöglicht die Kontrolle der aktuellen sowie der während des Betriebs erreichten minimalen und maximalen Spannung. Das intelligente Smart-Cooler-System steuert den Lüfter abhängig von der Gerätetemperatur und reduziert dadurch unnötige Lüftergeräusche.

Für erweiterte Einstellungen ist die Smart Connect mit der separat erhältlichen USINA Digital Control Center Steuerzentrale kompatibel. Darüber können verschiedene Betriebs- und Ladeparameter komfortabel konfiguriert und überwacht werden.

Funktionen und Ausstattung

• Leistungsstarkes 12-V-Netzteil und intelligentes Batterieladegerät

• Maximaler Ausgangsstrom: 70 A bei 12,5 V DC

• Maximale Ausgangsleistung: 875 Watt

• Einstellbare Ausgangsspannung von 12 bis 16 V DC

• Automatische Eingangsspannungserkennung für 127-V- und 220-V-Netze

• Smart Charger Plus zur intelligenten Überwachung und Steuerung des Batterieladevorgangs

• Geeignet für verschiedene Batterieanwendungen einschließlich Blei- und Lithium-Systemen

• Spezieller Lithium-Modus

• Einstellbare Ladespannung für die einzelnen Ladephasen

• Automatische Langsamladung mit Anpassung des Ladestroms an die Batteriekapazität

• Manuell einstellbare Langsamladung

• Programmierbare Dauer der einzelnen Ladephasen

• Recovery-Funktion zur Unterstützung bei stark gealterten bzw. tief entladenen Batterien

• Messung und Speicherung der akkumulierten Batterieladung

• Integriertes, beleuchtetes Display

• Voltmeter-Modus zur Anzeige der Batteriespannung

• Anzeige der nominalen, minimalen und maximal erreichten Spannung

• Spannungsanzeige auch bei vom Stromnetz getrenntem Netzteil möglich

• Smart Cooler mit temperaturabhängiger Lüftersteuerung

• Anschlussmöglichkeit für die separat erhältliche digitale Smart-Connect-Steuerzentrale

• Drei über die digitale Steuerzentrale konfigurierbare Betriebsmodi

• Integrierter 16-A-Leitungsschutzschalter auf der Eingangsseite

• Kompakte und robuste Konstruktion für mobile und stationäre Anwendungen



Technische Daten

• Hersteller: USINA

• Modell: Smart Connect 70A 12V Bivolt

• Hersteller-Artikelnummer: 3125029

• Eingangsspannung: automatische Bivolt-Umschaltung

• Eingangsspannungsbereich bei 127 V AC: 100 – 140 V AC

• Eingangsspannungsbereich bei 220 V AC: 170 – 250 V AC

• Maximale Stromaufnahme bei 127 V AC: 15 A

• Maximale Stromaufnahme bei 220 V AC: 8 A

• Ausgangsspannung: 12 – 16 V DC, einstellbar

• Genauigkeit der Ausgangsspannung: ±1 %

• Ausgangsstrom: 70 A bei 12,5 V DC (±5 %)

• Maximale Ausgangsleistung: 875 W

• Wirkungsgrad: 85 %

• Maximale Eingangsleistung: 1.075 W

• Eingangskabel: 3 × 1,5 mm², 2P+T

• Eingangsabsicherung: 16-A-Leitungsschutzschalter

• Ausgangskabel: 16 mm²

• Empfohlener Leitungsquerschnitt einer Verlängerung: 2,5 mm²

• Maximale empfohlene Länge der Verlängerung: 30 m

• Gewicht: ca. 1,95 kg

• Abmessungen (L × B × H): ca. 270 × 200 × 80 mm

• Maßtoleranz laut Hersteller: ca. ±2 mm



Smart-Connect-Ladefunktionen

• Smart Charger Plus: Überwacht den Ladezustand und steuert die Ladung für eine möglichst vollständige Batterieladung ohne unnötige Überladung.

• Lithium Mode: Spezieller Betriebsmodus für Anwendungen mit Lithium-Batterien.

• Recovery: Ladefunktion zur Unterstützung von Batterien, deren Leistungsfähigkeit aufgrund von Alterung bereits deutlich nachgelassen hat.

• Automatische Langsamladung: Der Ladestrom wird automatisch entsprechend der Batteriekapazität angepasst.

• Einstellbare Langsamladung: Der gewünschte Ladestrom kann manuell vorgegeben werden.

• Einstellbare Ladespannung: Die Spannung der einzelnen Ladephasen kann an die verwendete Batterie angepasst werden.

• Programmierbare Ladezeit: Die Dauer einzelner Ladephasen lässt sich individuell konfigurieren.

• Ladungsmessung: Erfasst die akkumulierte Ladungsmenge der Batterie und erleichtert dadurch die Überwachung des Ladeprozesses.

• Voltmeter-Funktion: Das Display kann zur Kontrolle der Batteriespannung sowie der erreichten Minimal- und Maximalwerte verwendet werden.



Typische Einsatzbereiche

• Car-HiFi-Anlagen mit hohem Strombedarf

• Versorgung von Car-Audio-Verstärkern im Standbetrieb

• Show- und Demofahrzeuge

• Car-HiFi-Wettbewerbe und Veranstaltungen

• Batterieladung und Ladeerhaltung

• Blei- und Lithium-Batteriesysteme

• Werkstatt- und Prüfstandanwendungen

• Stationäre 12-V-Stromversorgung

• Direkte Versorgung geeigneter 12-V-Verbraucher

Hinweis: Die maximale Ausgangsleistung kann abhängig von Netzspannung und Betriebsbedingungen variieren. Die Angabe von 70 A bzw. 875 W wurde vom Hersteller an einer ohmschen Last ermittelt. Bei Lithium-Batterien müssen die zulässige Ladespannung und der maximale Ladestrom entsprechend den Vorgaben des Batterie- bzw. BMS-Herstellers eingestellt werden.
