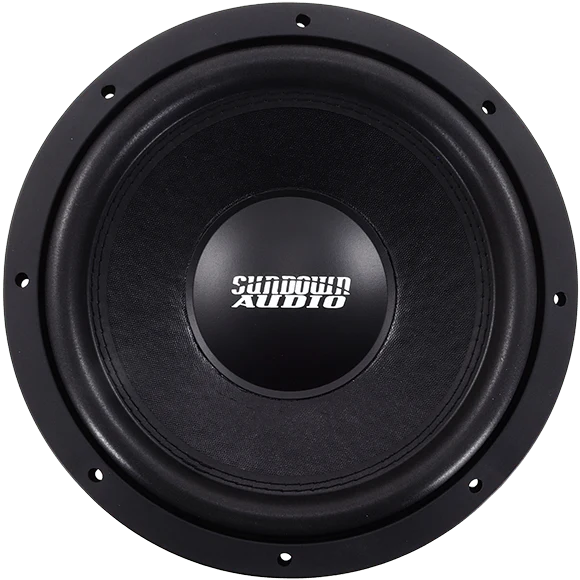

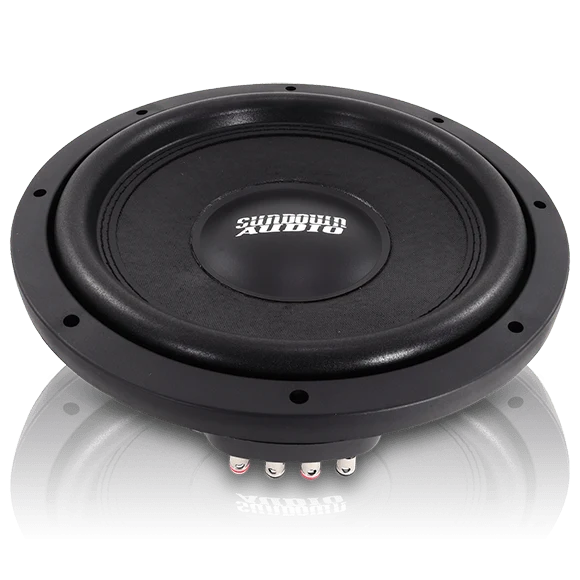

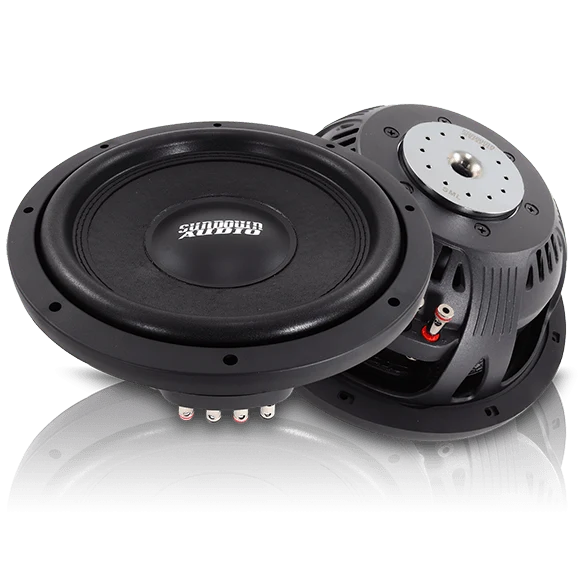

Sundown SML-12

Der Sundown Audio SML-12 ist ein besonders flach konstruierter 12-Zoll-Subwoofer für Installationen, bei denen nur wenig Einbautiefe zur Verfügung steht. Mit lediglich rund 113 mm Einbautiefe eignet sich der SML-12 hervorragend für kompakte Subwoofergehäuse, Installationen hinter oder unter Sitzen sowie individuelle Einbauten mit begrenztem Platzangebot.

Trotz seiner flachen Konstruktion ist der SML-12 auf eine hohe mechanische und thermische Belastbarkeit ausgelegt. Der 2,5 Zoll große Schwingspulenträger besteht aus schwarzem Aluminium und unterstützt eine effiziente Wärmeableitung. Eine vierlagige Hochtemperatur-Kupferschwingspule sorgt zusammen mit dem belüfteten Polkern und dem mehrfach ventilierten Magnetspalt für eine zuverlässige Kühlung bei hoher Dauerbelastung.

Die speziell entwickelte Membrangeometrie wurde auf einen möglichst geräuscharmen Betrieb auch bei größerem Membranhub abgestimmt. Mit 11 mm linearem Xmax bietet der SML-12 für einen ausgesprochen flachen Subwoofer einen beachtlichen Hub. Der doppelte Magnetantrieb und die verschraubte Motorkonstruktion sorgen dabei für die notwendige Stabilität.

Sundown Audio bietet den SML-12 wahlweise mit 2 × 2 Ohm (D2) oder 2 × 4 Ohm (D4) Schwingspule an. Dadurch lässt sich der Subwoofer flexibel an unterschiedliche Verstärker- und Anlagenkonfigurationen anpassen.

Technische Daten

• Subwoofergröße: 12" / 30 cm
• Bauart: Shallow-Mount / Flachsubwoofer
• Belastbarkeit RMS: 600 Watt
• Belastbarkeit Peak: 1.200 Watt
• Schwingspule: Dual Voice Coil
• Impedanz: 2 × 2 Ohm (D2) oder 2 × 4 Ohm (D4)
• Schwingspulendurchmesser: 2,5" / 63,5 mm
• Schwingspulenträger: schwarzes Aluminium
• Schwingspule: vierlagiger Hochtemperatur-Kupferdraht
• Xmax linear: 11 mm
• Membranfläche Sd: 735,5 cm²
• Doppelmagnet-Antrieb

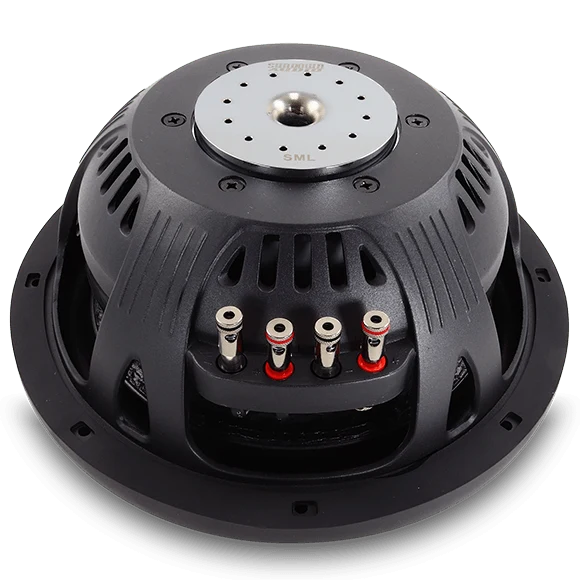

• Belüfteter Polkern
• Mehrfach belüfteter Magnetspalt

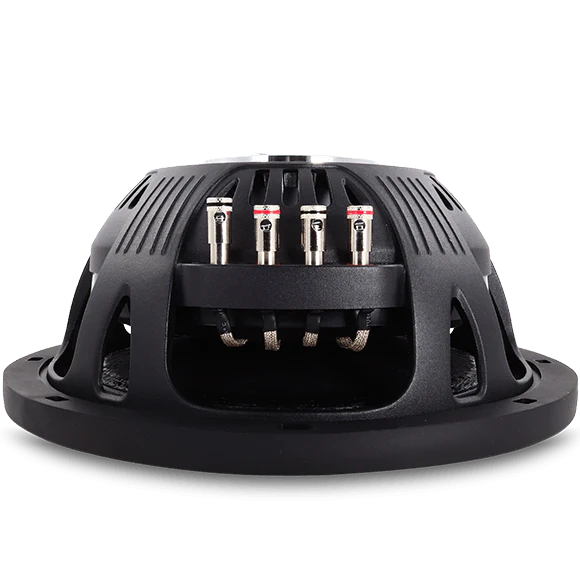

• Vernähte Mini-XL-Anschlusslitzen
• Verschraubte Motorkonstruktion
• Außendurchmesser: 12,6" / ca. 320 mm
• Einbaudurchmesser: 10,75" / ca. 273 mm
• Magnetdurchmesser: 6,14" / ca. 156 mm
• Einbautiefe: 4,45" / ca. 113 mm
• Verdrängungsvolumen des Chassis: 0,05 ft³ / ca. 1,42 Liter



Thiele-Small-Parameter – SML-12 D2

• Gleichstromwiderstand Re: 3,65 Ohm
• Resonanzfrequenz Fs: 34,93 Hz
• Gesamtgüte Qts: 0,394
• Elektrische Güte Qes: 0,456
• Mechanische Güte Qms: 2,862
• Äquivalentvolumen Vas: 39,01 Liter
• Bewegte Masse Mms: 182,07 g
• Nachgiebigkeit Cms: 114,02 µm/N
• Kraftfaktor BL: 17,879 Tm
• Membranfläche Sd: 735,5 cm²
• Wirkungsgrad: 87,5 dB



Thiele-Small-Parameter – SML-12 D4

• Gleichstromwiderstand Re: 6,85 Ohm
• Resonanzfrequenz Fs: 39,91 Hz
• Gesamtgüte Qts: 0,513
• Elektrische Güte Qes: 0,617
• Mechanische Güte Qms: 3,035
• Äquivalentvolumen Vas: 29,59 Liter
• Bewegte Masse Mms: 186,89 g
• Nachgiebigkeit Cms: 85,77 µm/N
• Kraftfaktor BL: 22,801 Tm
• Membranfläche Sd: 735,5 cm²
• Wirkungsgrad: 86,7 dB




Empfohlenes geschlossenes Gehäuse:

• Empfohlenes Nettovolumen: 0,75–1,00 ft³
• Entspricht ca. 21,2–28,3 Liter netto



Bassreflexgehäuse:

• Empfohlenes Nettovolumen: 1,25–1,75 ft³
• Entspricht ca. 35,4–49,6 Liter netto
• Empfohlene Abstimmfrequenz: 35 Hz
• Empfohlene Portfläche: 26–30 in² / ca. 168–194 cm²



4th-Order-Bandpass:

• Geschlossene Kammer: 0,75 ft³ / ca. 21,2 Liter
• Ventilierte Kammer: 2,25 ft³ / ca. 63,7 Liter
• Portfläche: 15 in² / ca. 96,8 cm²
• Portlänge: 6" / ca. 152 mm



Besonderheiten

• Extrem flache Bauweise mit nur ca. 113 mm Einbautiefe
• Hohe Belastbarkeit von 600 Watt RMS
• 2,5"-Aluminium-Schwingspulenträger für verbesserte Wärmeableitung
• Vierlagige Hochtemperatur-Kupferschwingspule
• Doppelmagnet-Motorsystem
• Belüfteter Polkern und mehrfach ventiliertes Magnetsystem
• Hoher linearer Membranhub trotz geringer Einbautiefe
• Vernähte Anschlusslitzen für hohe mechanische Belastbarkeit
• Für geschlossene und Bassreflexgehäuse geeignet
• Als D2- und D4-Version für flexible Impedanzanpassung erhältlich



Der Sundown Audio SML-12 verbindet eine sehr geringe Einbautiefe mit der für Sundown Audio typischen robusten Konstruktion. Damit ist er besonders interessant für leistungsstarke Car-HiFi-Installationen, bei denen ein ausgewachsener 30-cm-Subwoofer eingesetzt werden soll, der verfügbare Einbauraum jedoch stark begrenzt ist.
