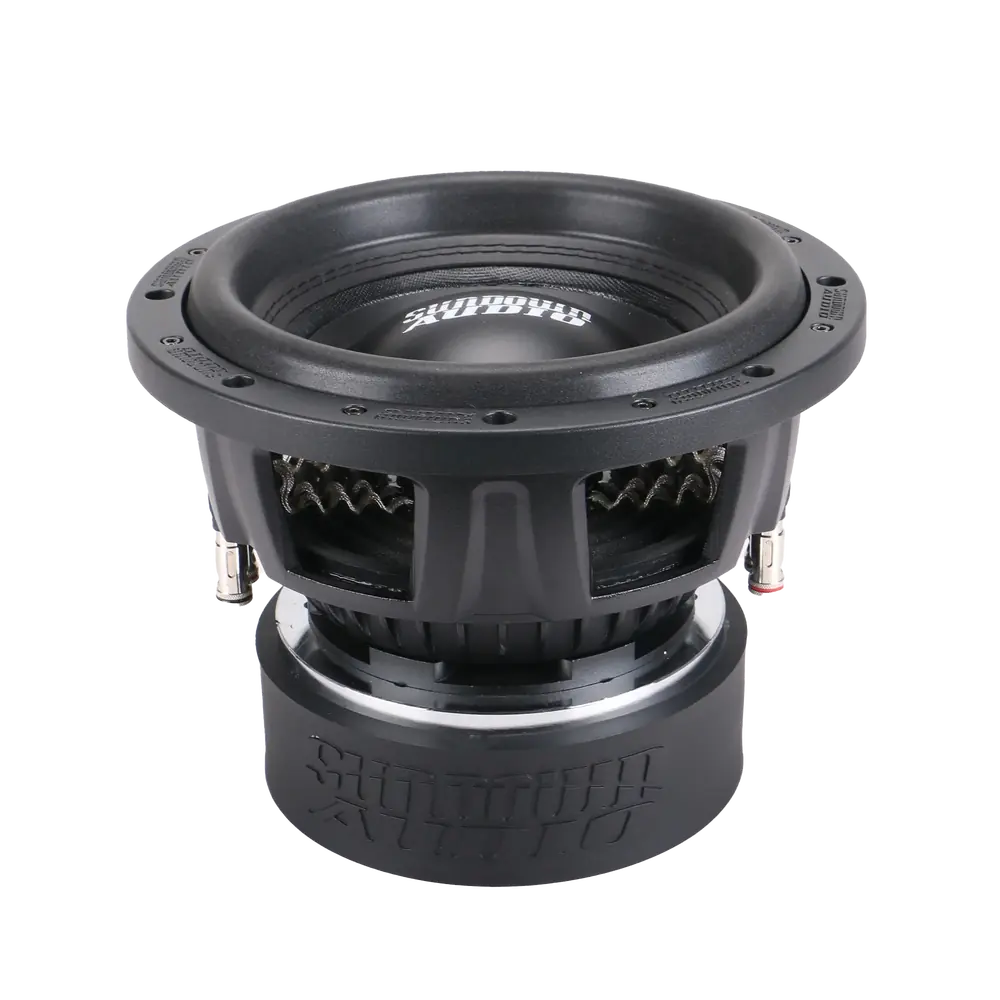

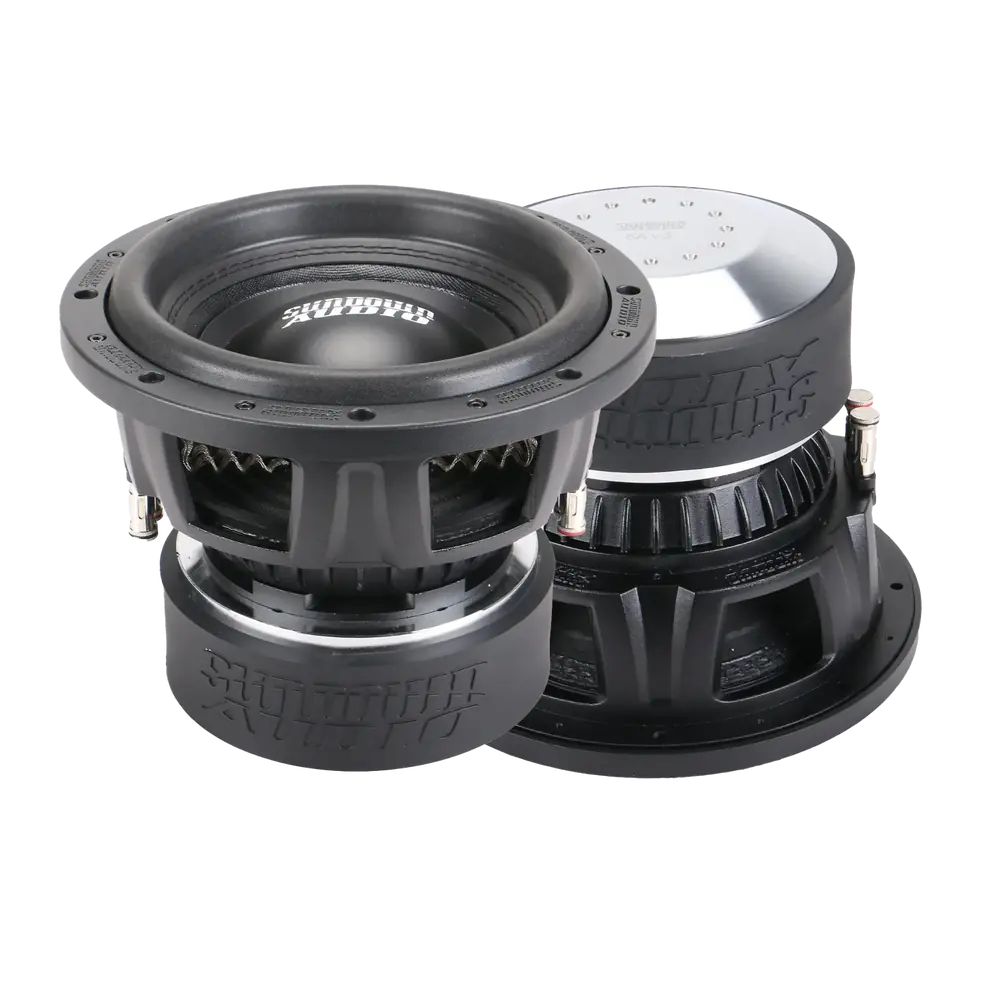

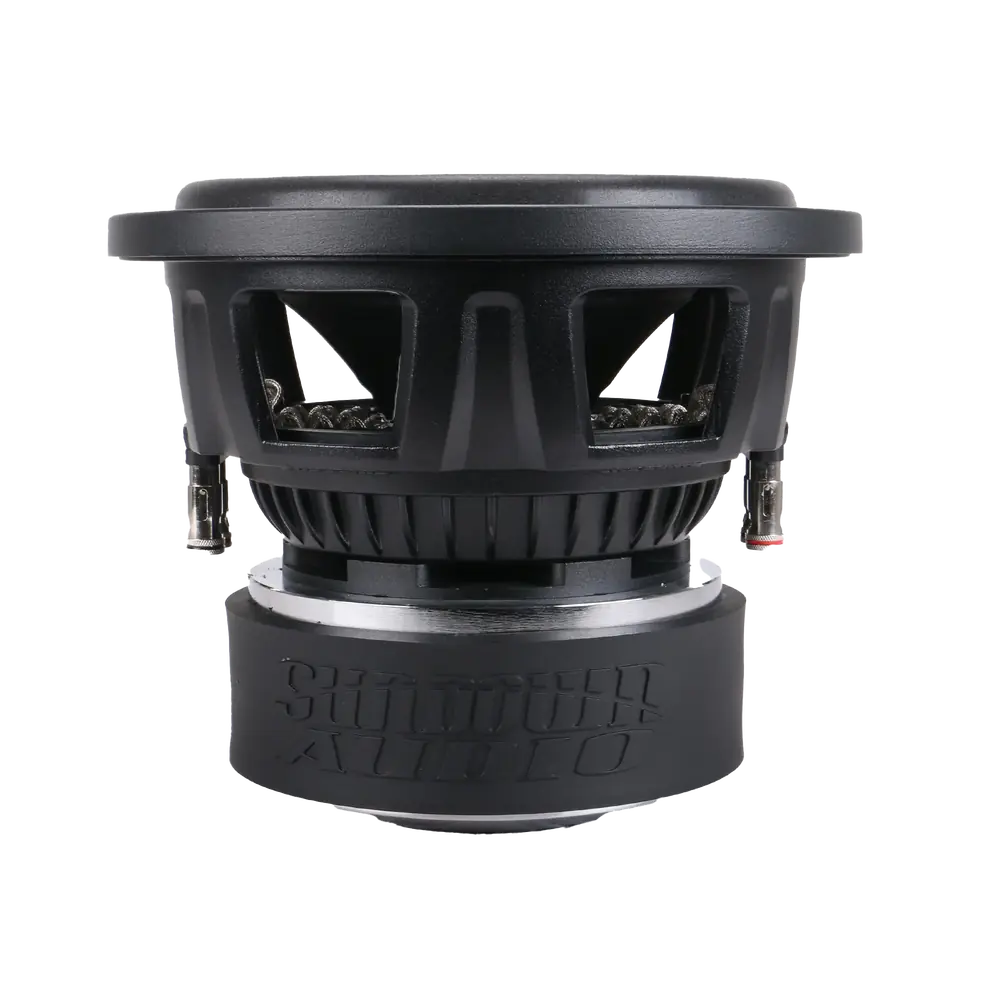

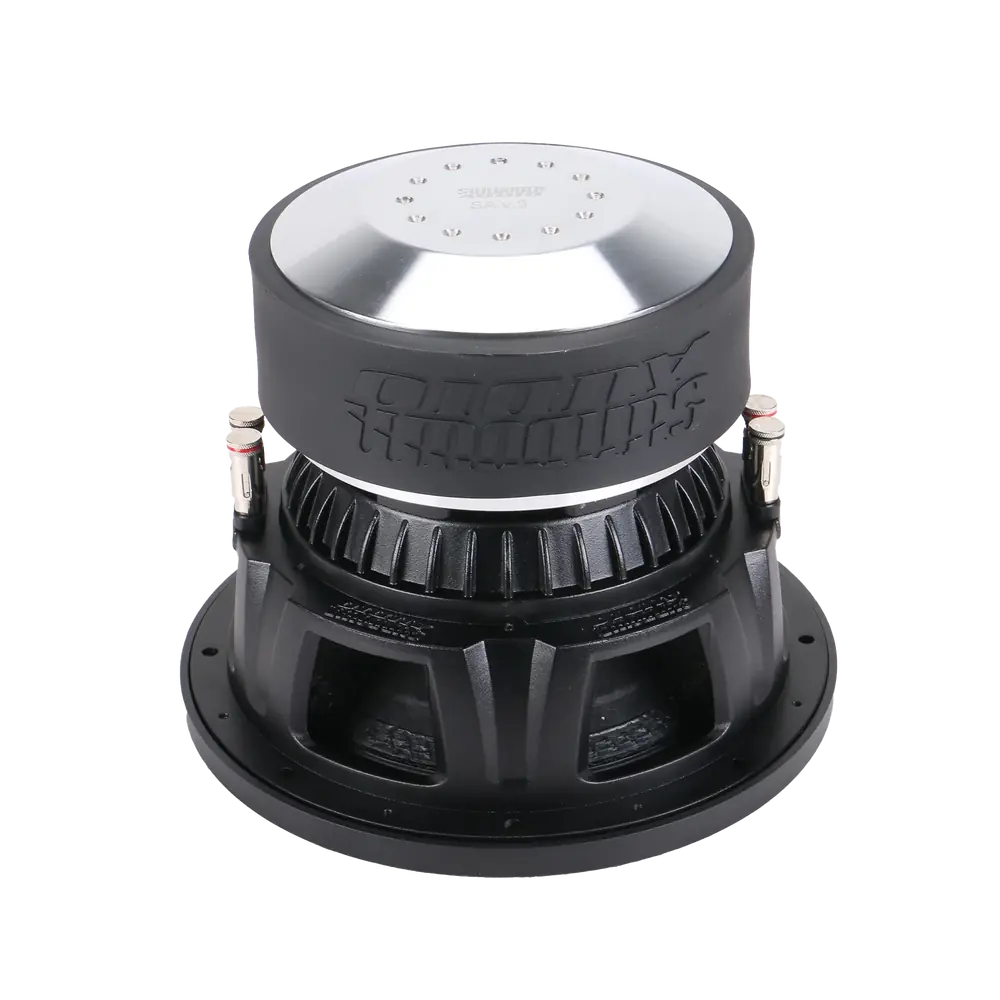

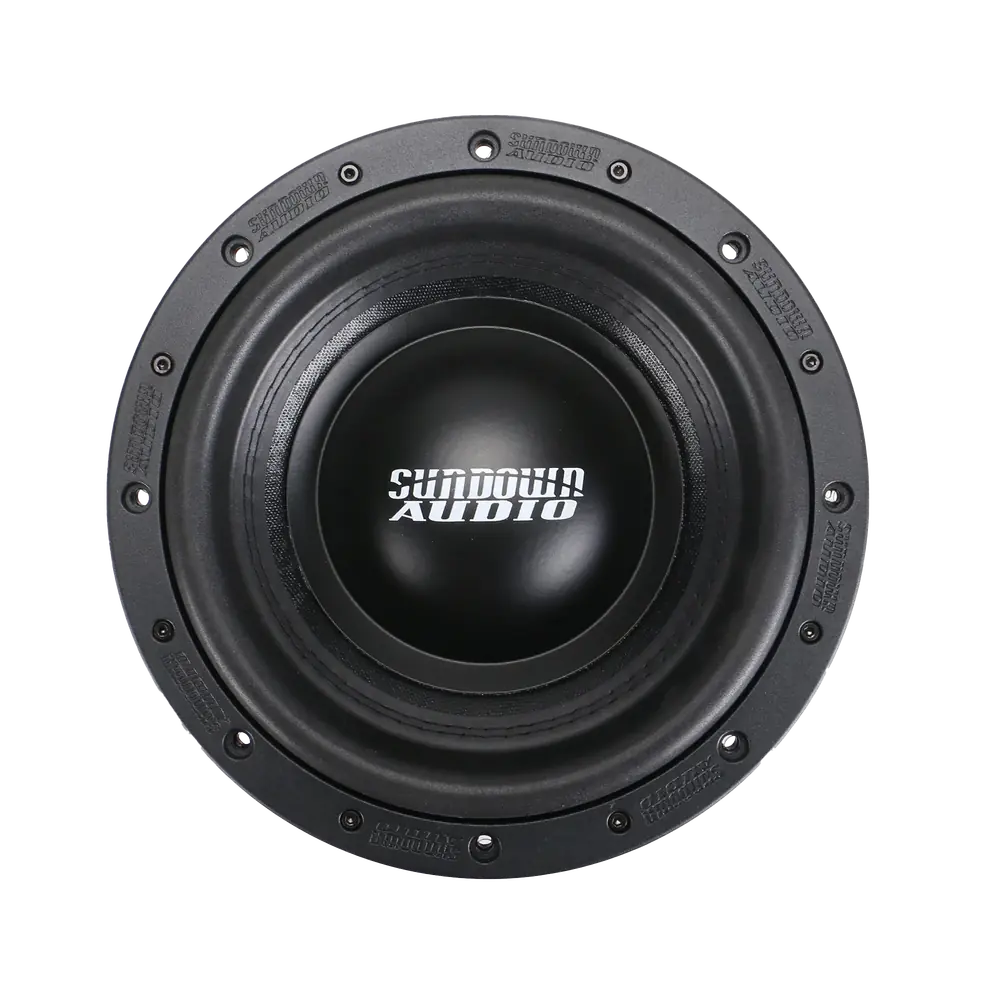

Sundown SA 10 V3

Der Sundown Audio SA-10 V3 ist ein leistungsstarker 25-cm-Subwoofer aus der bewährten SA-Serie und richtet sich an Car-HiFi-Anwendungen, bei denen hoher Pegel, kräftiger Tiefbass und eine belastbare Konstruktion gefragt sind. Trotz seiner kompakten 10-Zoll-Baugröße bietet der SA-10 V3 einen sehr großen linearen Membranhub und eignet sich damit hervorragend für leistungsorientierte Anlagen mit begrenztem Platzangebot.

Gegenüber der vorherigen Generation wurde der SA-10 V3 umfassend weiterentwickelt. Sundown Audio setzt weiterhin auf eine große 2,75-Zoll-Schwingspule, hat jedoch die nutzbare Wicklungslänge erhöht. Dadurch erreicht der Subwoofer einen linearen Xmax von 22 mm in eine Richtung. Ein höher ausgeführter Konus und breitere Zentrierspinnen verbessern zusätzlich die Führung und Stabilität der bewegten Einheit.

Für eine hohe thermische Belastbarkeit verfügt der SA-10 V3 über einen belüfteten Magnetspalt, einen massiven Polkern mit zusätzlichen Ventilationskanälen sowie einen Schwingspulenträger aus Aluminium. Die Hochtemperatur-Kupferschwingspule unterstützt eine zuverlässige Wärmeableitung auch bei hoher Dauerleistung.

Zur Reduzierung von Verzerrungen kommen im Antrieb ein Faraday-Ring im Magnetsystem sowie ein weiterer Faraday-Ring am Polkern zum Einsatz. Dadurch werden Induktivitätsänderungen reduziert und ein kontrollierteres Verhalten des Antriebs über den Arbeitsbereich ermöglicht.

Der SA-10 V3 ist wahlweise mit 2 × 2 Ohm (D2) oder 2 × 4 Ohm (D4) Schwingspule erhältlich und lässt sich dadurch flexibel an unterschiedliche Verstärker- und Subwooferkonfigurationen anpassen.

Technische Daten

• Hersteller: Sundown Audio
• Serie: SA Series V3
• Modell: SA-10 V3
• Subwoofergröße: 10 Zoll / 25 cm
• Bauart: High-Performance Car-HiFi Subwoofer
• Schwingspulen: Dual Voice Coil
• Impedanzvarianten: 2 × 2 Ohm (D2) oder 2 × 4 Ohm (D4)
• Belastbarkeit RMS: 1.500 Watt
• Belastbarkeit Peak: 3.000 Watt
• Schwingspulendurchmesser: 2,75 Zoll / ca. 70 mm
• Schwingspulenträger: Aluminium
• Schwingspulenwicklung: Hochtemperatur-Kupferdraht
• Linearer Membranhub Xmax: 22 mm einfach
• Mechanischer Membranhub Xmech: 40 mm
• Effektive Membranfläche Sd: 506,6 cm²
• Außendurchmesser: 11 Zoll / ca. 279,4 mm
• Einbaudurchmesser: 9,5 Zoll / ca. 241,3 mm
• Einbautiefe: 8,11 Zoll / ca. 206 mm
• Motordurchmesser: 7,8 Zoll / ca. 198 mm
• Verdrängungsvolumen des Subwoofers: 0,17 ft³ / ca. 4,8 Liter
• Federbelastete Anschlussklemmen
• Doppelte, vernähte XL-Tinsel-Leads
• Belüfteter Magnetspalt
• Massiver Polkern mit Ventilationskanälen
• Aluminium-Spacer-Ring mit großflächiger Belüftung
• Faraday-Ring im Magnetsystem
• Zusätzlicher Faraday-Ring am Polkern



Thiele-Small-Parameter – D2

• Gleichstromwiderstand Re: 3,40 Ohm
• Resonanzfrequenz Fs: 36 Hz
• Mechanische Güte Qms: 2,341
• Elektrische Güte Qes: 0,501
• Gesamtgüte Qts: 0,413
• Äquivalentvolumen Vas: 10,286 Liter
• Bewegte Masse Mms: 304,45 g
• Nachgiebigkeit Cms: 0,06 mm/N
• Kraftfaktor BL: 22,267 Tm
• Schwingspuleninduktivität Le: 3,52 mH
• Wirkungsgrad: 82,5 dB (1 W / 1 m)



Thiele-Small-Parameter – D4

• Gleichstromwiderstand Re: 6,06 Ohm
• Resonanzfrequenz Fs: 36 Hz
• Mechanische Güte Qms: 2,445
• Elektrische Güte Qes: 0,509
• Gesamtgüte Qts: 0,421
• Äquivalentvolumen Vas: 8,497 Liter
• Bewegte Masse Mms: 337,65 g
• Nachgiebigkeit Cms: 0,05 mm/N
• Kraftfaktor BL: 31,742 Tm
• Schwingspuleninduktivität Le: 4,46 mH
• Wirkungsgrad: 82,1 dB (1 W / 1 m)



Herstellerempfehlung für das Gehäuse

• Geschlossenes Gehäuse: 0,50 ft³ / ca. 14,2 Liter
• Bassreflexgehäuse: 1,00 ft³ / ca. 28,3 Liter
• Empfohlene Bassreflex-Abstimmung: 35 Hz
• Empfohlene Portfläche: 15 in² / ca. 96,8 cm²
• 4th-Order Bandpass – geschlossene Kammer: 0,40 ft³ / ca. 11,3 Liter
• 4th-Order Bandpass – ventilierte Kammer: 1,20 ft³ / ca. 34,0 Liter
• Empfohlene Portfläche beim 4th-Order: 24 in² / ca. 154,8 cm²
• Empfohlene Portlänge beim 4th-Order: 6 Zoll / ca. 15,2 cm
