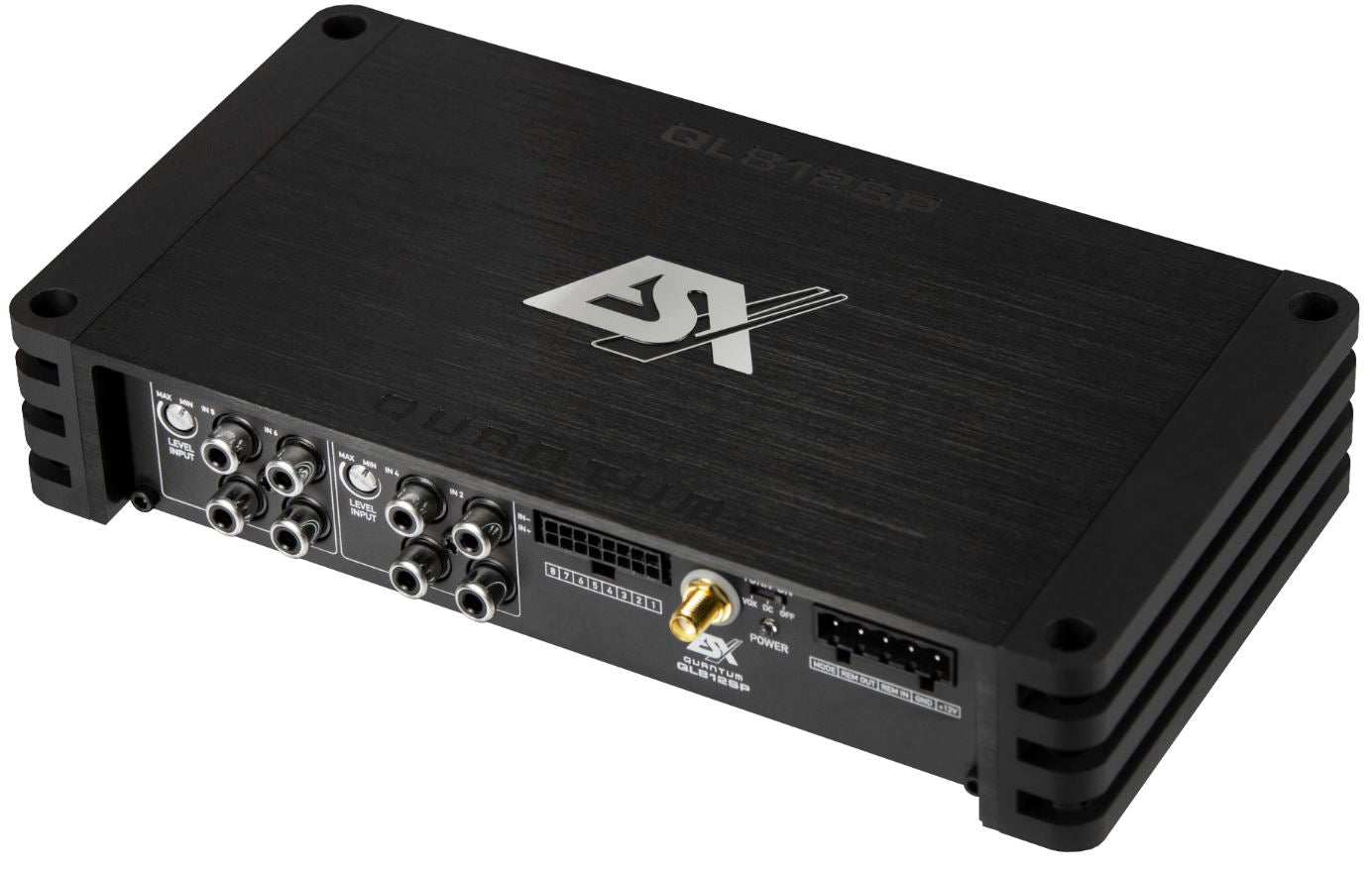

ESX QL812SP

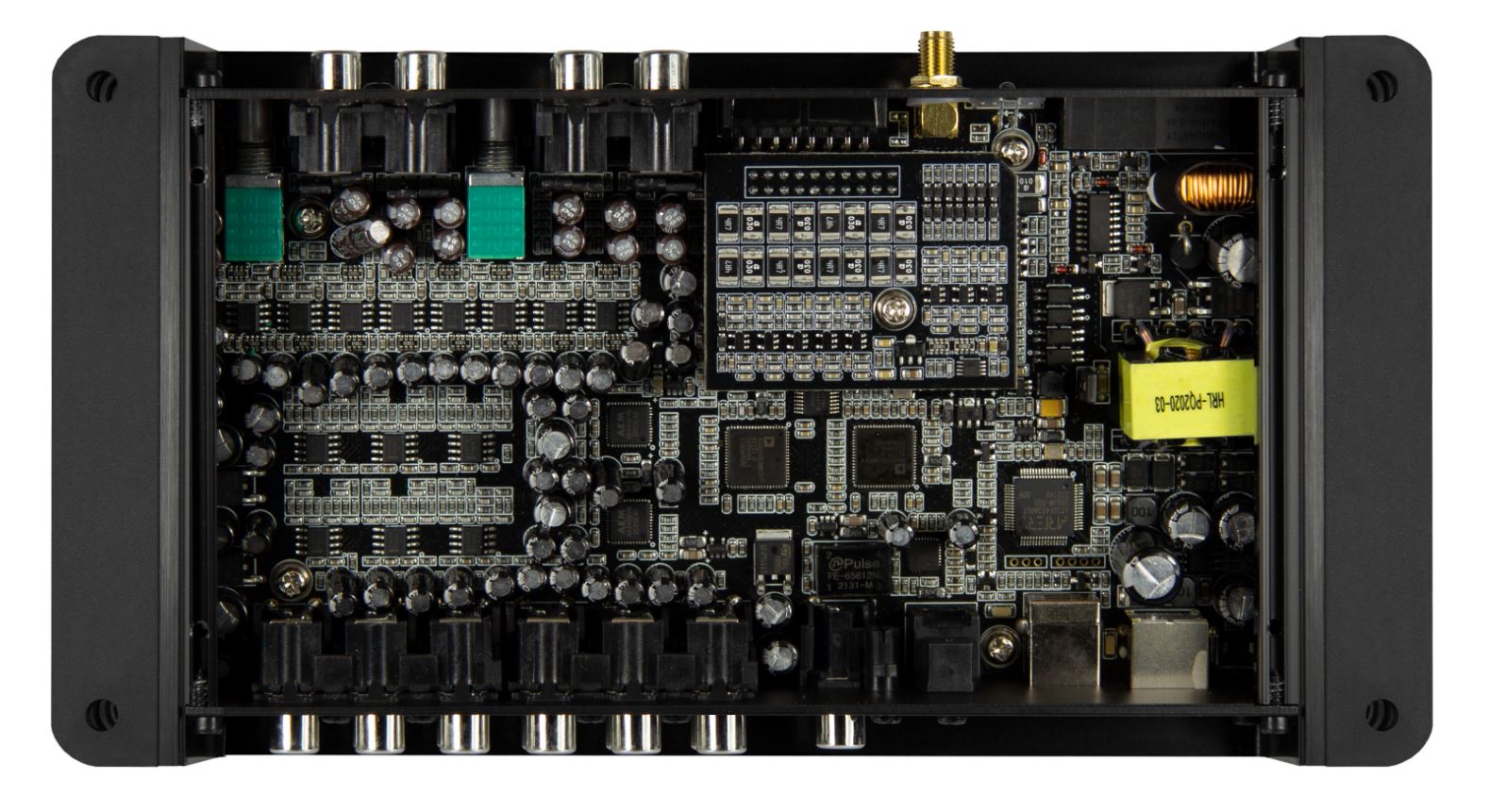

Mit dem QUANTUM QL812SP präsentiert ESX einen leistungsstarken digitalen 12-Kanal-Soundprozessor für anspruchsvolle Car-HiFi-Anlagen. Hochwertige 32-Bit-Signalwandler der AKM Velvet Sound Serie 5 und zwei ADAU1452 DSP-Prozessoren von Analog Devices ermöglichen eine besonders präzise digitale Klangverarbeitung mit 96 kHz Abtastrate.

Die enorme Rechenleistung bietet umfangreiche Möglichkeiten zur individuellen Klangabstimmung. Neben digitalen Frequenzweichen, Laufzeitkorrektur und parametrischen Equalizern verfügt der QL812SP über den ESX Expert Staging Equalizer mit zusätzlichen Funktionen zur Optimierung der räumlichen Klangabbildung.

Mit acht analogen Eingängen, digitalen Audioanschlüssen und zwölf Cinch-Ausgängen eignet sich der Soundprozessor sowohl für komplexe vollaktive Soundsysteme als auch für die klangliche Aufwertung hochwertiger werkseitiger Audiosysteme.

Dank integriertem Bluetooth 5.0 lassen sich Musiksignale kabellos übertragen und sämtliche DSP-Einstellungen komfortabel über die ESX DSP Toolkit App vornehmen. Alternativ steht eine umfangreiche PC-Software zur Verfügung. Die optional erhältliche LCD-Fernbedienung RC-DQ ermöglicht eine zusätzliche Steuerung direkt vom Fahrerplatz aus.

Der ESX QL812SP wurde von der Fachzeitschrift Car & Hifi in Ausgabe 3/2022 ausgezeichnet und erhielt außerdem den EISA Award 2022–2023 in der Kategorie In-Car Sound Processor.

Technische Daten

Allgemeine Eigenschaften

• Modell: ESX QL812SP

• Serie: QUANTUM

• Gerätetyp: Digitaler Full HD Audio Soundprozessor

• DSP-Ausgangskanäle: 12

• Analoge Eingangskanäle: 8

• DSP-Prozessoren: 2 x Analog Devices ADAU1452

• DSP-Architektur: Dual 32 Bit

• Prozessortakt: 294 MHz

• DSP-Verarbeitung: 48 interne Kanäle

• Rechenleistung: 2 x 1,2 Milliarden MAC-Operationen pro Sekunde

• Abtastrate: 96 kHz

• Signalwandler: AKM Velvet Sound Serie 5

• A/D-Wandlung: 32 Bit

• D/A-Wandlung: 32 Bit



Audioeigenschaften

• Frequenzgang: 5 – 45.000 Hz

• Signal-Rausch-Abstand analog (A-bewertet): 111 dB

• Signal-Rausch-Abstand digital (A-bewertet): 117 dB

• Klirrfaktor analog: unter 0,001 %

• Klirrfaktor digital: unter 0,0004 %

• Ausgangsspannung: 6 V RMS

• Master-Gain: 0 – 60 dB

• Kanal-Gain: −20 bis +6 dB

• Phaseneinstellung: Normal / invertiert



DSP-Einstellungen und Klangregelung

• Digitale Frequenzweichen: Hochpass, Tiefpass und Bandpass

• Filterflankensteilheit: 6 – 48 dB/Oktave

• Laufzeitkorrektur: 0 – 20 ms

• Einstellschritte Laufzeitkorrektur: 0,01 ms

• Ausgangsequalizer: 10 x 31-Band

• Eingangsequalizer Standard-Modus: 10 x 31-Band

• Eingangsequalizer Experten-Modus: 6 x 31-Band

• Expert Staging Equalizer: 4 x 31-Band

• Equalizer-Typen: PEQ, High-Shelf und Low-Shelf

• Equalizer-Regelbereich: ±12 dB

• Equalizer-Einstellschritte: 0,5 dB

• Staging EQ: Mit Balance- und Pegelfunktion

• Eingangsmixer: Integriert

• Subwooferregelung: Integriert

• DSP-Speicherplätze: 8 Presets

• Preset Auto Switch: Automatischer Presetwechsel über Schalteingang

• Priority Input Mode: Priorisierte Umschaltung digitaler Signalquellen

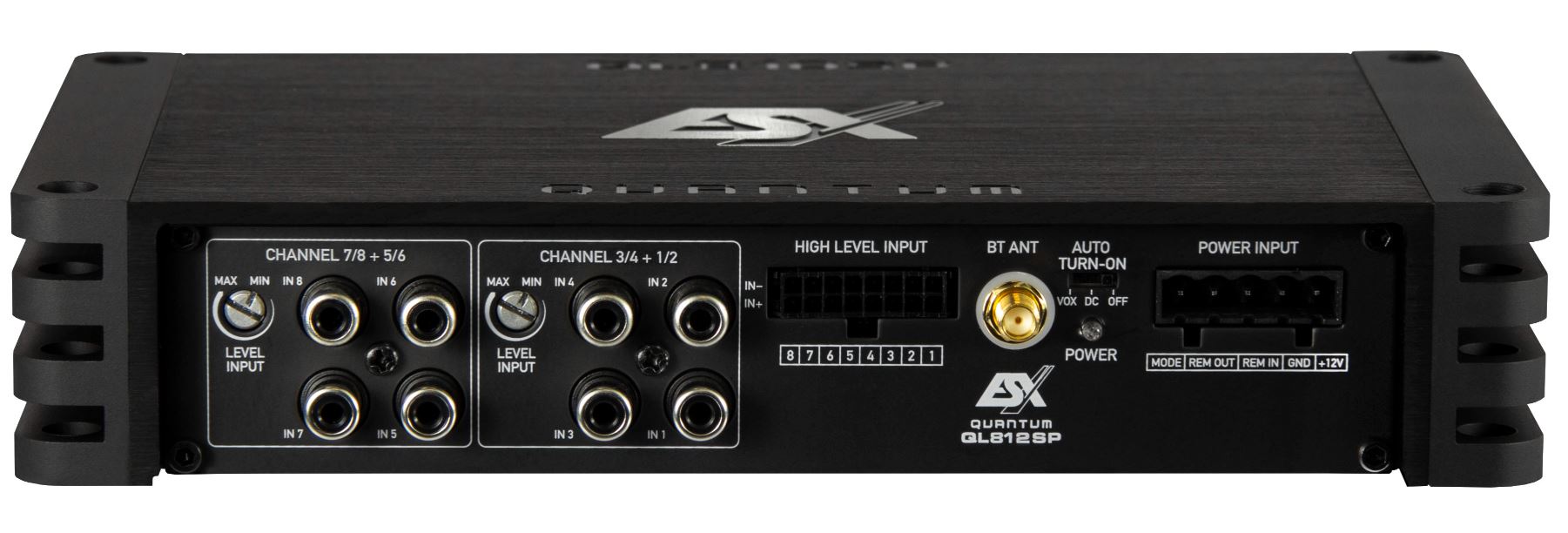

Audioeingänge

• 8 x Cinch/RCA-Eingang, symmetrisch

• 8 x Hochpegel-Eingang über Molex-Steckverbinder

• 1 x optischer Digitaleingang, Stereo S/PDIF, 96 kHz / 24 Bit

• 1 x koaxialer Digitaleingang, Stereo S/PDIF, 192 kHz / 24 Bit

• 1 x Bluetooth-Stereo-Audioeingang

• Niederpegel-Eingangsempfindlichkeit: 1 – 6 V RMS

• Hochpegel-Eingangsempfindlichkeit: 15 – 45 V RMS

• Hochpegel-Eingangsempfindlichkeit ohne interne Steckbrücke: 2 – 15 V RMS

• Niederpegel-Eingangswiderstand: 10 kΩ

• Hochpegel-Eingangswiderstand: 10 Ω

• EPS PRO Fehlerschutzsystem für die Integration in werkseitige Audiosysteme



Audioausgänge

• 12 x Cinch/RCA-Ausgang

• Ausgangsspannung: 6 V RMS

• Individuelle DSP-Konfiguration der Ausgangskanäle

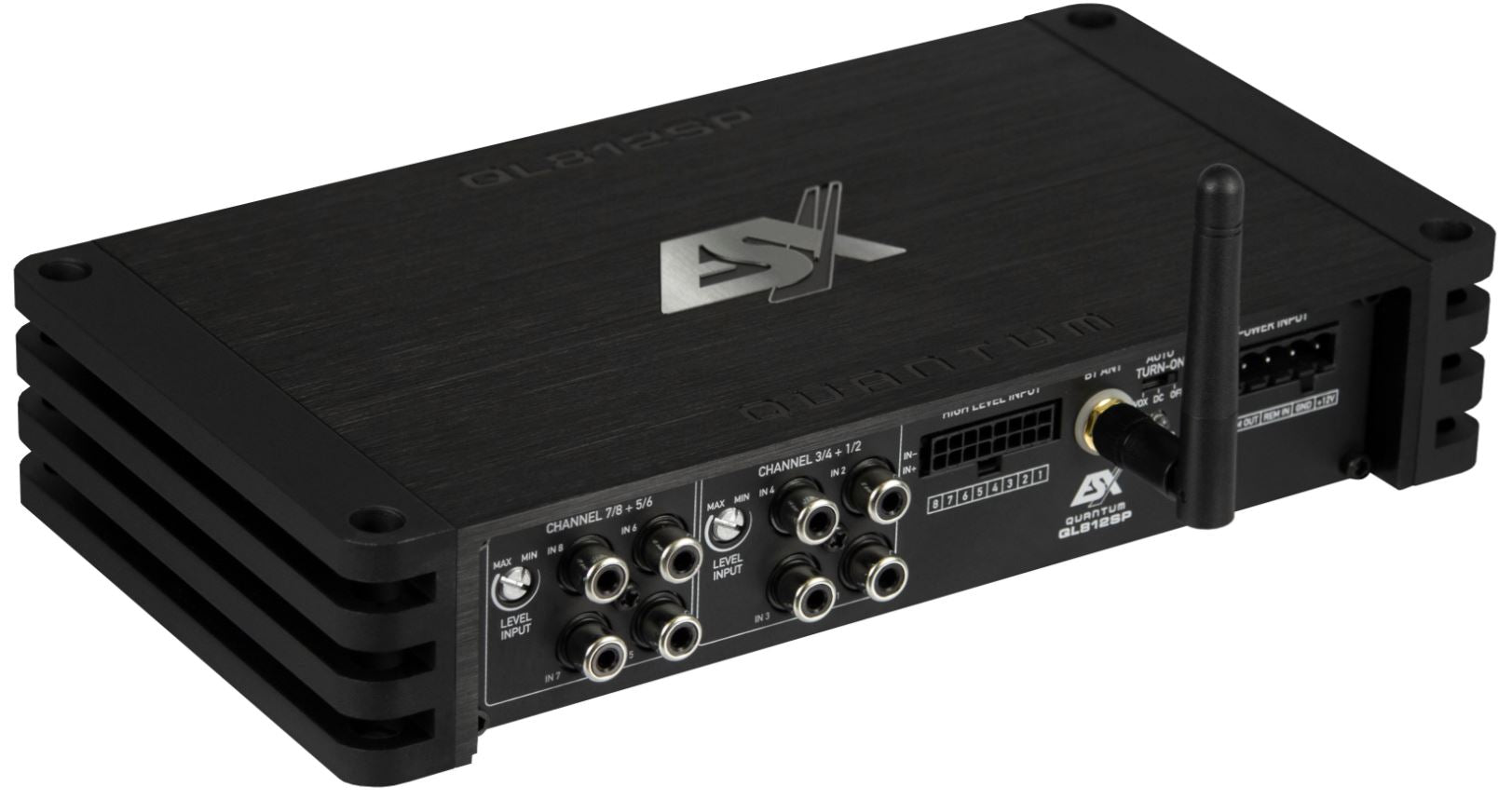

Bluetooth und Steuerung

• Bluetooth-Version: 5.0

• Bluetooth-Empfänger: Integriert

• Bluetooth-Antenne: Inklusive

• Bluetooth-Profile: A2DP, AVRCP

• Unterstützte Audio-Codecs: aptX, aptX LL, aptX HD, AAC, SBC

• Kabelloses Audio-Streaming: Ja

• DSP-Steuerung über Bluetooth: Ja

• Smartphone-App: ESX DSP Toolkit

• App-Kompatibilität: Android und iOS

• PC-Software: ESX DSP Toolkit

• PC-Kompatibilität: Windows 10 oder neuer

• USB-Anschluss: Typ B

• Fernbedienungsanschluss: RJ45

• Optionale Fernbedienung: ESX RC-DQ mit LCD-Display



Elektrische Eigenschaften und Anschlüsse

• Betriebsspannung: 7,5 – 17 V DC

• Automatische Einschaltfunktion: DC / VOX / OFF

• Remote-Ausgang: Vorhanden

• MODE-Schalteingang: Vorhanden

• Empfohlene Sicherung: 3 A

• Sicherung nicht im Lieferumfang enthalten



Abmessungen

• Breite: 226 mm

• Höhe: 42 mm

• Tiefe: 120 mm
