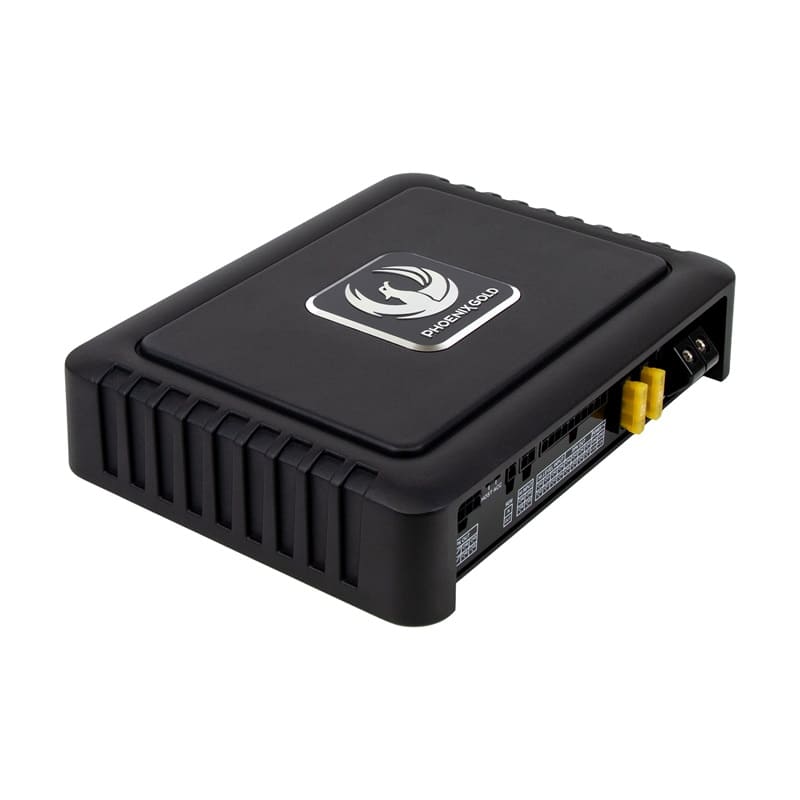

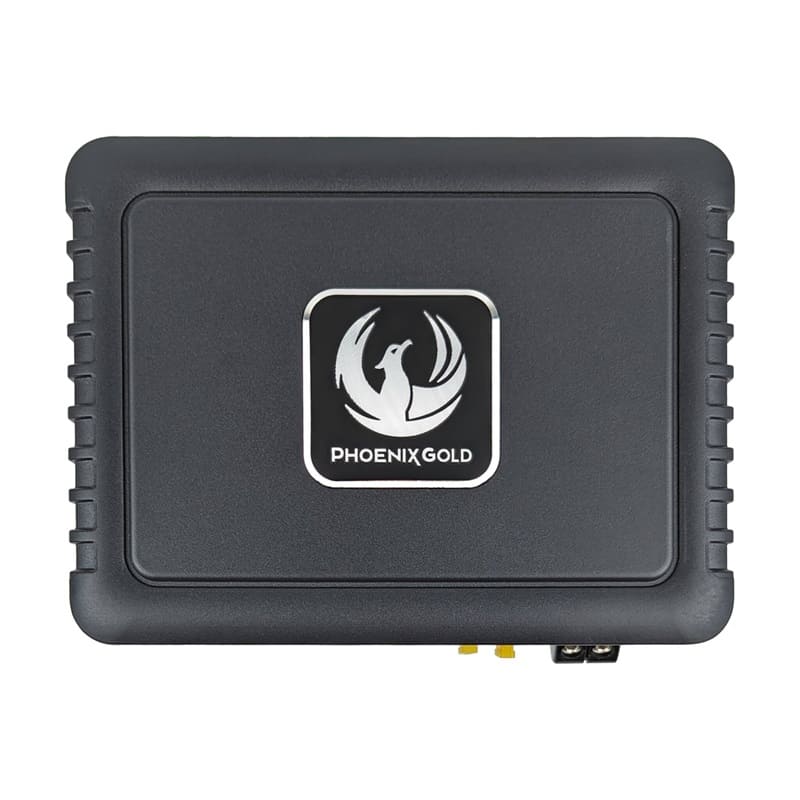

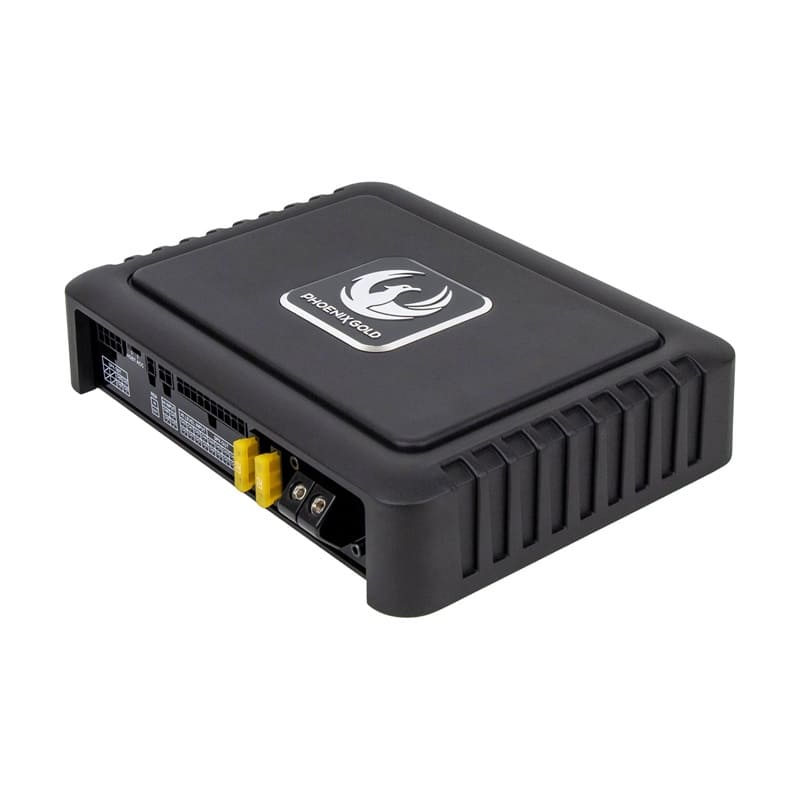

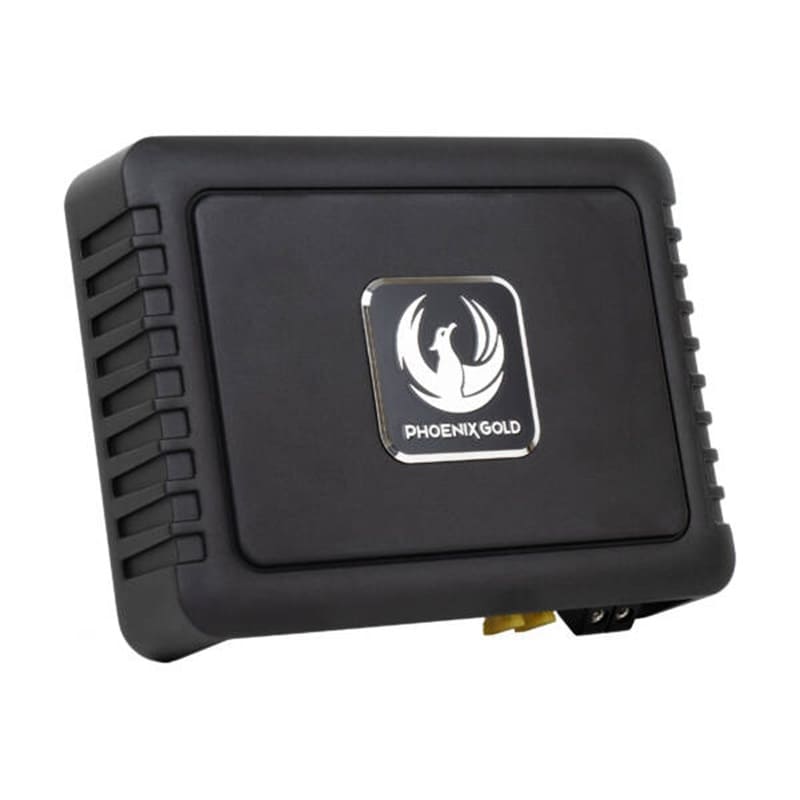

Phoenix Gold ZDA6.8 DSP

Der Phoenix Gold ZDA6.8 kombiniert einen hochwertigen 6-Kanal-Class-A/B-Verstärker mit einem umfangreich einstellbaren 8-Kanal-DSP. Damit eignet sich das kompakte Gerät besonders für anspruchsvolle OEM-Sound-Upgrades und individuell abgestimmte Car-HiFi-Anlagen.

Im Gegensatz zu vielen kompakten DSP-Verstärkern setzt Phoenix Gold beim ZDA6.8 auf Class-A/B-Technik. An 4 Ohm stehen vier Kanäle mit jeweils 30 Watt RMS sowie zwei leistungsstärkere Kanäle mit jeweils 70 Watt RMS zur Verfügung. Insgesamt ergibt sich damit eine RMS-Ausgangsleistung von 260 Watt an 4 Ohm.

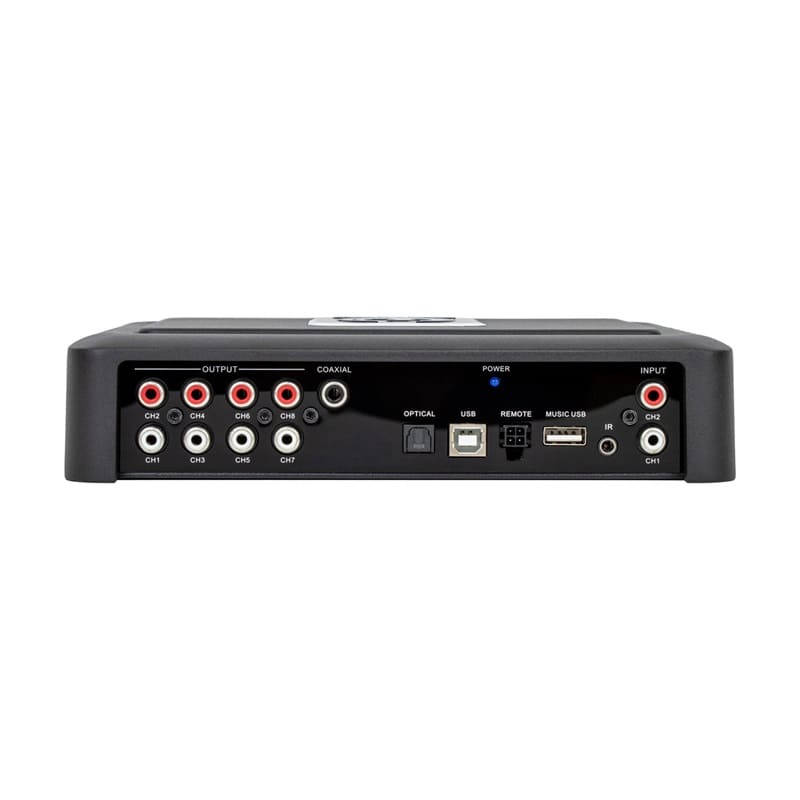

Das integrierte DSP-System arbeitet mit 24 Bit und 48 kHz Abtastrate. Ein Burr-Brown-PCM1681-D/A-Wandler übernimmt die Signalwandlung. Acht DSP-Kanäle ermöglichen eine umfangreiche Signalbearbeitung und stellen gleichzeitig acht Cinch-Vorverstärkerausgänge zur Verfügung. Dadurch können bei einem späteren Ausbau der Anlage zusätzliche Endstufen eingebunden werden.

Für die individuelle Klangabstimmung stehen unter anderem ein 31-Band-Equalizer, Hoch- und Tiefpassfilter, verschiedene Filtercharakteristiken, Laufzeitkorrektur, Phasenanpassung und eine frei konfigurierbare Signalführung zur Verfügung. Die Abstimmung kann über die Phoenix-Gold-DSP-Software vorgenommen werden.

Auch bei der Integration in bestehende Werksanlagen zeigt sich der ZDA6.8 flexibel. Sechs High-Level-Eingänge ermöglichen den direkten Anschluss an OEM-Radios und Werksverstärker. Hinzu kommen Low-Level- und digitale Eingänge. Die OIS-Technologie (OEM Impedance Simulation) unterstützt die Einbindung in moderne Fahrzeugsysteme, während die Start-Stopp-Kompatibilität den Einsatz in aktuellen Fahrzeugen erleichtert.

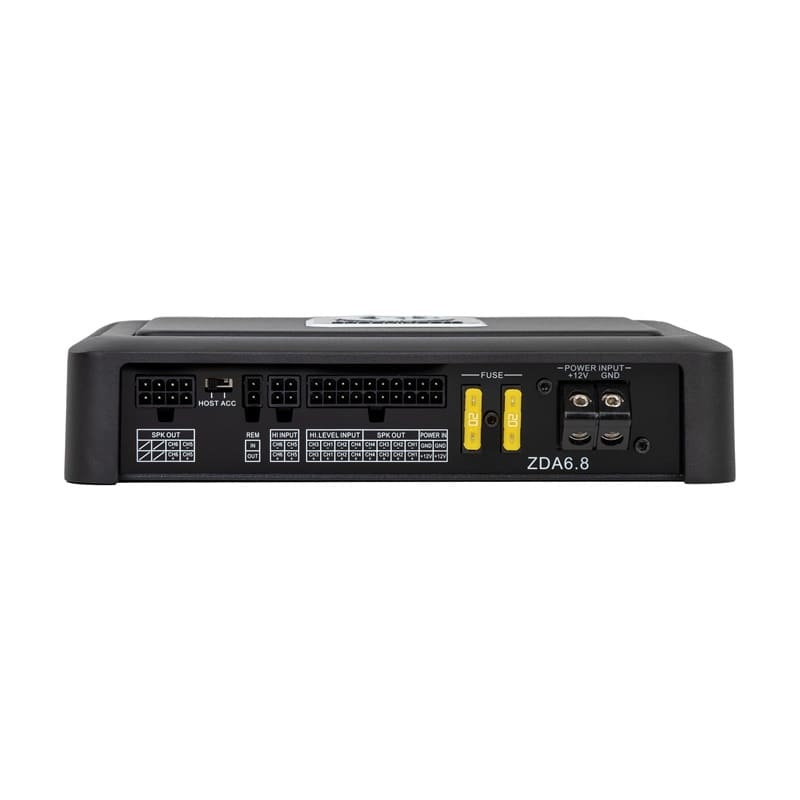

Dank integrierter Bluetooth-5.0-Funktion kann der DSP-Verstärker außerdem Audiosignale direkt drahtlos empfangen. Für fahrzeugspezifische Plug-&-Play-Installationen ist der ZDA6.8 mit Molex-Anschlüssen ausgestattet und mit passenden Phoenix Gold ZDC- und ZDT-Kabelsätzen kombinierbar.

Technische Daten

• Produkttyp: 6-Kanal DSP-Verstärker
• Verstärkertechnologie: Class A/B
• Verstärkte Ausgangskanäle: 6
• DSP-Kanäle: 8
• RMS-Ausgangsleistung an 4 Ohm: 4 × 30 Watt + 2 × 70 Watt
• RMS-Gesamtleistung an 4 Ohm: 260 Watt
• Maximale Leistungsangabe: 520 Watt
• Betrieb an 2 Ohm: nicht vorgesehen
• Frequenzgang (-3 dB): 15 Hz – 23 kHz
• DSP-Auflösung: 24 Bit
• DSP-Abtastrate: 48 kHz
• D/A-Wandler: Burr Brown PCM1681
• Signal-Rausch-Abstand Analog-/Digitaleingang: -90 dB
• Gesamtklirrfaktor (THD): 0,1 %
• Übersprechen: -60 dB
• Dämpfungsfaktor: 120
• Cinch-Ausgangsspannung: 4 V
• Cinch-/Low-Level-Ausgänge: 8
• High-Level-Eingänge: 6
• Low-Level-Eingänge: 2
• High-Level-Eingangsempfindlichkeit: 0,2 – 20 V
• Low-Level-Eingangsempfindlichkeit: 0,2 – 5 V
• Digitaleingänge: Bluetooth, koaxial, USB und SPDIF/TOSLINK
• Bluetooth: Version 5.0 integriert
• PC-Verbindung: USB-B
• Remote-Eingang: vorhanden
• Remote-Ausgang: vorhanden
• Automatische Einschaltung: vorhanden
• OEM Impedance Simulation (OIS): vorhanden
• Eingangspriorisierung: für 2 Signalquellen
• Betriebsspannung: 9 – 16 V
• Start-Stopp-kompatibel: ja
• Ruhestromaufnahme: 1,5 A
• Maximale Stromaufnahme: 30 A
• Gesamtwirkungsgrad an 4 Ohm: 60 %
• Stromanschluss: für 10 mm² Kabelquerschnitt
• Optionale Fernbedienung: Phoenix Gold ZDAWCT
• Anschlusskonzept: Molex, für Plug-&-Play-Integration mit kompatiblen Phoenix Gold ZDC-/ZDT-Kabelsätzen



DSP-Funktionen

• Equalizer: 31-Band
• EQ-Betriebsarten: parametrischer und grafischer Equalizer
• Einstellbarer EQ-Frequenzbereich: 20 Hz – 20 kHz
• Pegelbereich je EQ-Band: -12 dB bis +12 dB
• Einstellbarer Q-Faktor: 0,1 – 12
• Frequenzweichen: Hochpass und Tiefpass
• Filtercharakteristiken: Bessel, Butterworth und Linkwitz-Riley
• Bessel-/Butterworth-Flankensteilheiten: aus, 6, 12, 18, 24, 36, 42 oder 48 dB/Okt.
• Linkwitz-Riley-Flankensteilheiten: aus, 12, 24 oder 48 dB/Okt.
• Phasenumschaltung: 0° / 180°
• Laufzeitkorrektur: 0 – 48 ms
• Laufzeitkorrektur als Entfernung: 0 – 1.632 cm
• Maßeinheiten für Laufzeitkorrektur: Millisekunden, Zentimeter oder Zoll
• Individueller Kanalpegel: 0 bis -59 dB
• Globaler Lautstärkebereich: 0 bis -28 dB
• Individuelle Stummschaltung der Kanäle: ja
• Globale Stummschaltung: ja
• Individueller EQ-Bypass: ja
• Globaler EQ-Bypass: ja
• Frei konfigurierbares Signalrouting: ja
• Eingangspriorisierung: 2 Quellen
• Einstellbare Einschaltverzögerung: 5 – 30 Sekunden
• Eingangsempfindlichkeit per Software: -6 / -3 / 0 / +3 / +6 dB
• Kopier-/Verknüpfungsfunktionen für Delay, EQ, Filter und Lautstärke
• Integrierter Laufzeitrechner
• Frei wählbare Kanalbezeichnungen
• Passwortschutz für DSP-Presets
• PC-Software: Windows 10 und Windows 11



Lieferumfang

• 1 × Phoenix Gold ZDA6.8 DSP-Verstärker
• 1 × USB-B-Kabel, ca. 1 m
• 1 × Universal-Anschlusskabel, ca. 15 cm
• 1 × Bedienungsanleitung
• 4 × Montagefüße inklusive Schrauben
